このミニポイントも、通電不良を起こしていました…
昨日(2023.05.12.)の記事、
◆鉄道模型、動画「ターンテーブルの枝線を電気的に分離する案」…を投稿しました！
で、鉄道模型のターンテーブルが抱える問題点を解決する案をテーマとする動画を投稿いたしました。
【鉄道模型】ターンテーブルの枝線を電気的に分離する案／Nゲージ TOMIX 固定式レイアウト／ナレーター：VTuber 水風七夏 (CV:紲星あかり)【Live2D】【ノウハウ動画】
ＹｏｕＴｕｂｅさんで視聴
上の動画制作で中断しておりました、固定式レイアウトの更新作業を再開いたします。
レイアウトの更新予定は、以下の動画でお話しいたしております。
【鉄道模型】固定式レイアウト紹介、今後の更新予定など／TOMIX Nゲージ 踏切 ターンテーブル 信号機／ナレーター：VTuber 水風七夏 (CV:紲星あかり)【Live2D】【講座動画】
ＹｏｕＴｕｂｅさんで視聴
更新作業再開・・・と申しましても、実際は、ポイントレールのメンテナンスだったりします・・・ＯＴＬ

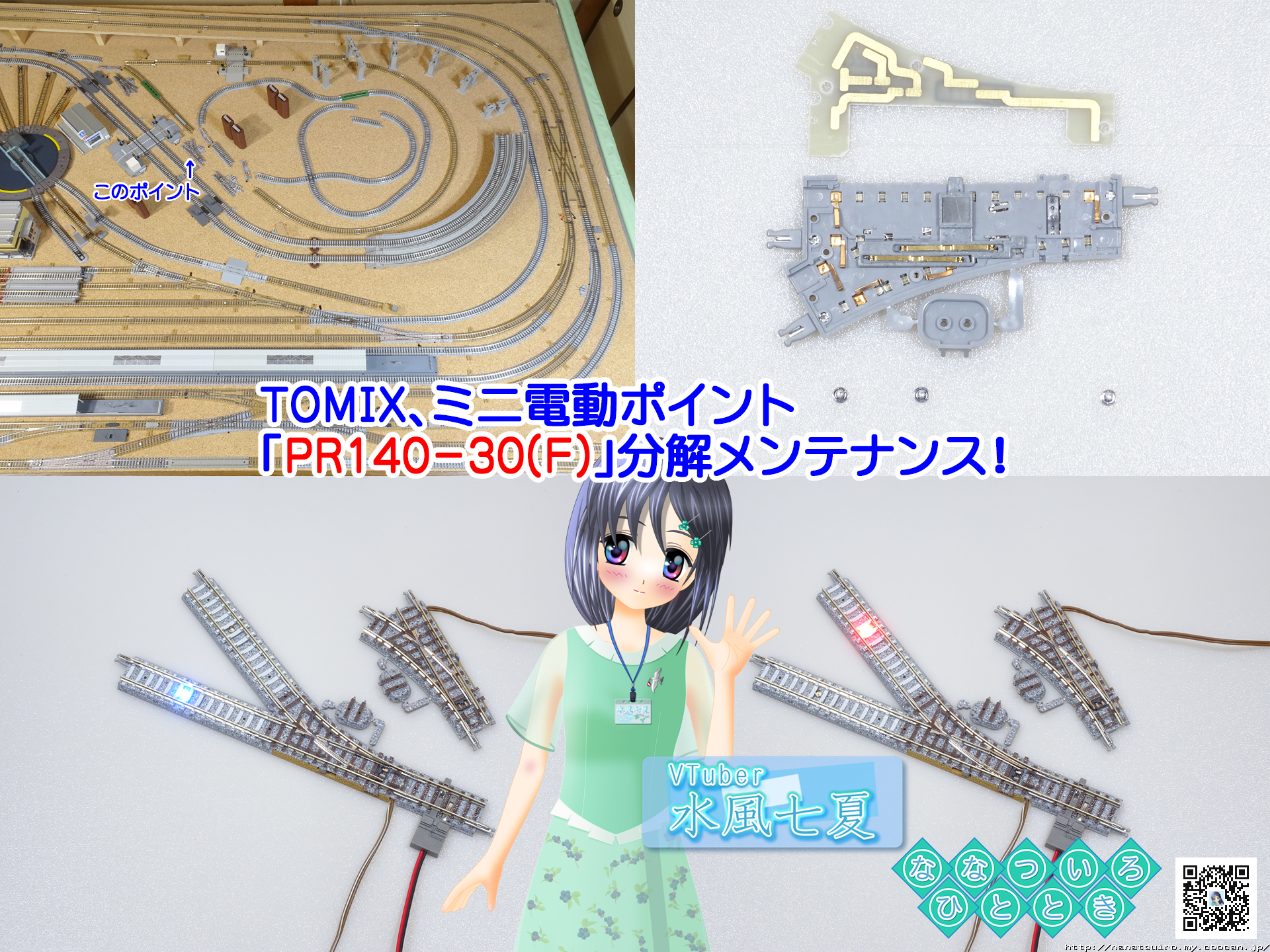

この度の、ミニループ線のポイント「ＰＲ１４０－３０（Ｆ）」も、先日の「ＰＬ１４０－３０（Ｆ）」のメンテナンスと同様、時折不通電を起こす状態となっておりました。
このポイントは、導入時にも分解メンテナンスを行ないましたが、ミニポイントは通電不良が起こりやすいのでしょうか・・・。
不通電の原因は、ポイント内部の「可動通電部品」の接触不良ですので、この箇所のクリーニングと、張力を上げておくことにいたします。この調整で、通電不良と電圧降下に強くなりますが、切り換え負荷が大きくなりますので不転換率が高くなりますが、２４Ｖ仕様の「ＴＣＳハイパワーポイント電源Ｎ」を使用して、不転換率を下げます。
 |
TOMIX Nゲージ TCS ハイパワーポイント電源N 5529 鉄道模型用品
トミーテック(TOMYTEC)
|
電圧降下に関しましては、以下の動画で、お話しいたしております。
【鉄道模型】電圧降下対策!12VテープLED室内灯の終焉！12Vと5VのテープLED室内灯比較！／TOMIX 485系 しらさぎ／レイアウト／VTuber 水風七夏 (CV:紲星あかり)【検証動画】
ＹｏｕＴｕｂｅさんで視聴
分解メンテナンスは、可動通電部品はピカールで研磨し、各接点のクリーニングと、接点箇所に接点グリスを塗布いたしました。
↓使用したピカール
 |
ピカール 液体 300g
日本磨料工業
|
↓使用した接点グリス
 |
【タミヤ】タミヤメイクアップ材 タミヤ 接点グリス
プラモデル
タミヤ
|
接点グリスを用いる場合は、グリスの粘性により若干切り換え負荷が増しますので、塗布しすぎないようにいたします。
分解メンテナンス後は、切り換えと通電テストですが、テストには「ポイントコントロールボックスＮ－Ｗ」を用いて、他のポイントと同時に切り換えを行います。
通電確認に使用しているのは、自作２色ＬＥＤ付きレールです。
自作「２色ＬＥＤ付きレール」は、以下の場所で販売している時がございます。
販売ページ（ヤフオク！）
https://auctions.yahoo.co.jp/seller/fru_tm3
ご検討を、どうぞよろしくお願い申しあげます。
ポイントひとつでは問題なく切り換わっていても、ふたつ同時切り換えでは不転換が発生する事がございます。
切り換えと通電テストは、切り換えを１００回行い、そのうち１回でも不転換が発生したら、再び分解、内部の可動通電部品の張力調整を行います。
内部の可動通電部品の張力を上げれば通電は確実になりますが、切換抵抗が増しますので、調整はかなり繊細です。
電動での切り換え確認が問題なければ、手動でゆっくりと切り換え（切り換え完了まで３～５秒の時間をかける）て、この間に２色ＬＥＤ付きレールのＬＥＤが瞬かない事も入念に確認いたします。
もし、手動でのスロー切り換え時に、通電確認用の２色ＬＥＤ付きレールのＬＥＤが瞬くようなら、再び分解、調整を行います。
１００回以上、問題なく切り換えと通電確認が行えましたので、分解メンテナンス完了です。
引き続き、他の更新作業を進めてまいります！
関連動画を置いておきます。
【鉄道模型】【新人Vtuber】レイアウト紹介１０！スキマを埋めれるミニループ線！ナレーター：VTuber水風七夏（バーチャルYouTuber）【走行動画】
ＹｏｕＴｕｂｅさんで視聴
【鉄道模型】【VTuber】レイアウト紹介９！運転が楽しいふたつのリバース線！新人Vtuber水風七夏（バーチャルYouTuber）お披露目☆（セルフバ美肉）【走行動画】
ＹｏｕＴｕｂｅさんで視聴
本ブログ内で記しております「分解・加工・改造」は、全て自己責任で行なっており、実施した時点でメーカー様の保証を受けられなくなります。
従いまして、本ブログ内の記事をご参考にされ、同様の事を行なわれた場合、当方は、その責任を負えませんので、十分ご留意くださいませ。
